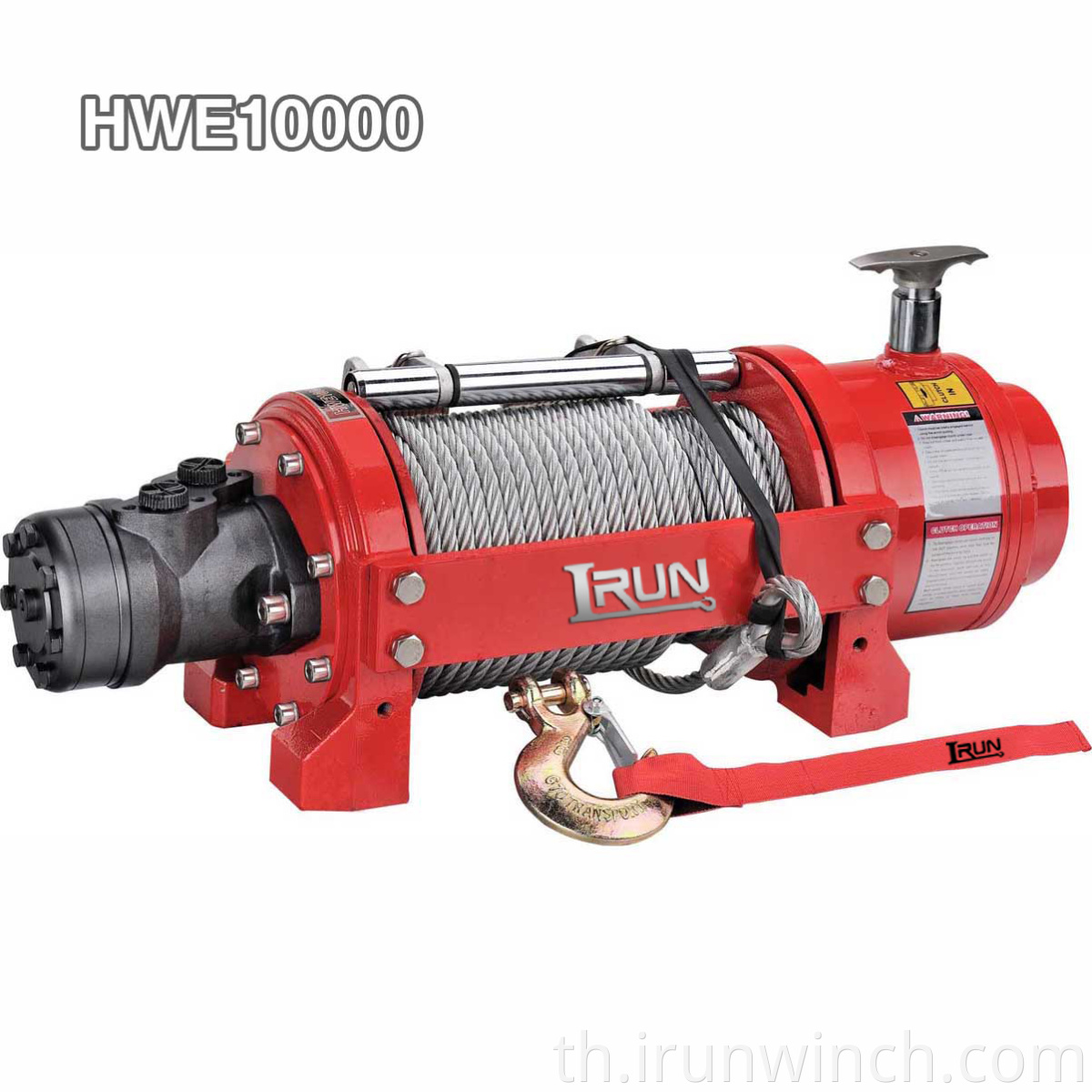

HWE10000
เครื่องกว้านอุตสาหกรรม NO. HWE1000 เป็นเครื่องกว้านไฮดรอลิกทรงพลังถึง
ตรงตามมาตรฐานยุโรป EN ระบบเบรกแบบพาวล์ที่วางอยู่ภายในเกียร์
ลดความน่าเชื่อถือโดยรวมและให้การบำรุงรักษาที่สะดวก
ในการใช้งานทางวิศวกรรม
คุณสมบัติ:
1.) เกียร์ดาวเคราะห์ ระบบส่งกำลังแบบมีประสิทธิภาพพร้อมการทำงานต่อเนื่อง
2. ) เบรควงล้อสิทธิบัตรภายในกระปุกเกียร์
3.) การทำงานของคลัตช์แบบโอเวอร์เฮด เรียบง่ายและเชื่อถือได้
4.) กลองจะไม่ร้อนหลังจากใช้งานเป็นเวลานาน
5.) การออกแบบพิเศษสำหรับใช้ในอุตสาหกรรม
HWE10000
| SPECIFICATION | |
| Rated line pull | 10000 lbs (4536 kgs) |
| Motor: permanent magnet | 100.8ml/r |
| Oil Flow | 5~60L/min |
| Pressure | 15Mpa |
| Gear reduction ratio | 16:1 |
| Cable (Dia.× L) | Ø13/32″×83.7′ (Ø10.2mm×25.5m) |
| Drum size (Dia.× L) | Ø4.0 “×10.0” (Ø102mm×253mm) |
| Mounting bolt pattern |
14.7 “×4.5 ” (374.2mm×114.3mm)
11.5 “×6.7” (291.6mm×171.2mm) 8-M10 |
|
Line pull lbs (kgs) |
Pressure Mpa(Psi) |
Flow G/min (L/min) |
Line speed ft/min(m/min) |
|
0 |
2.0(290.1) |
1.3(5) |
3.0(0.9) |
|
4000(1814) |
5.6(812.3) |
2.6(10) |
5.9(1.8) |
|
6000(2722) |
9.4(1363.5) |
5.2(20) |
11.8 (3.6) |
|
8000(3629) |
12.2(1769.6) |
10.4(40) |
23.6(7.2) |
|
10000(4536) |
14.8(2146.7) |
15.6(60) |
36.7(11.2) |
|
Layer of cable |
Rated line pull lbs(kgs) |
Total rope on drum ft (m) |
|
|
1 |
10000(4536) |
23.0(7.0) |
|
|
2 |
7355(3336) |
49.2(15.0) |
|
|
3 |
6780(3075) |
78.7(24.0) |
|
|
4 |
5711(2591) |
86.9(26.5) |
| ITEM | HWE10000 | ||
| Overall dimensions | 25.3″×9.5″×10.0″ | ||
| (L×W×H) | 643mm×241mm ×255mm | ||
| Net weight (Ibs) | 143 | ||
| (kgs) | 65 |
